Vector Series
Цифровой гелий-неоновый лазерный виброметр со свободным лучом: Точные измерения вибрации без удорожания.
Традиционные лазерные доплеровские виброметры (LDV) с гелий-неоновыми (HeNe) лазерными источниками уже много лет являются полезным инструментом для бесконтактного измерения вибрации. Компания Optomet усовершенствовала лазерную виброметрию на основе гелий-неонового лазера в серии Vector. Серия Vector с длиной волны лазера 633 нм позволяет проводить бесконтактные измерения вибрации объектов от микроскопических до макроскопических размеров с высочайшей точностью и аккуратностью.
Высокая гибкость для различных применений
Серия Vector - это стандартный виброметр для решения широкого круга задач по измерению вибрации. Он особенно подходит для поверхностей с высокой или умеренной отражательной способностью, для измерений на поверхности воды или под ней, а также для приложений, в которых критически важен минимальный размер лазерного пятна.
Вода не является препятствием
Гелий-неоновые лазеры имеют длину волны 633 нм и способны просвечивать воду с минимальными потерями лазерной мощности. Поэтому гелий-неоновые виброметры незаменимы, если между виброметром и вибрирующим объектом измерения есть слой воды.
Измерение микроструктур
Благодаря короткой длине волны гелий-неоновые лазеры позволяют оптимально сфокусировать измерительный луч на уровне порядка микрометров. Поэтому они являются идеальным выбором для измерения мельчайших элементов или микроструктур.
Основные моменты
- Бесконтактное измерение вибрации до 25 МГц
- Сплошной цифровой рабочий процесс
- 14 диапазонов измерения скорости, 19 диапазонов измерения перемещения и 14 диапазонов измерения ускорения
- Вибрационные скорости до ±10 м/с
- Разрешение измерений перемещений до 100 фм
- Возможность дистанционного обновления и модернизации декодера
- 3 аналоговых выхода с частотой дискретизации 160 Мсэмпл/с
- Цифровой выход GBit-Ethernet
- Видимый, безопасный для глаз лазер класса 2
- Компактный и портативный дизайн "все в одном
- Интуитивное управление
- Высокая эффективность использования мощности
Программное обеспечение для измерения и сбора данных лазерного виброметра

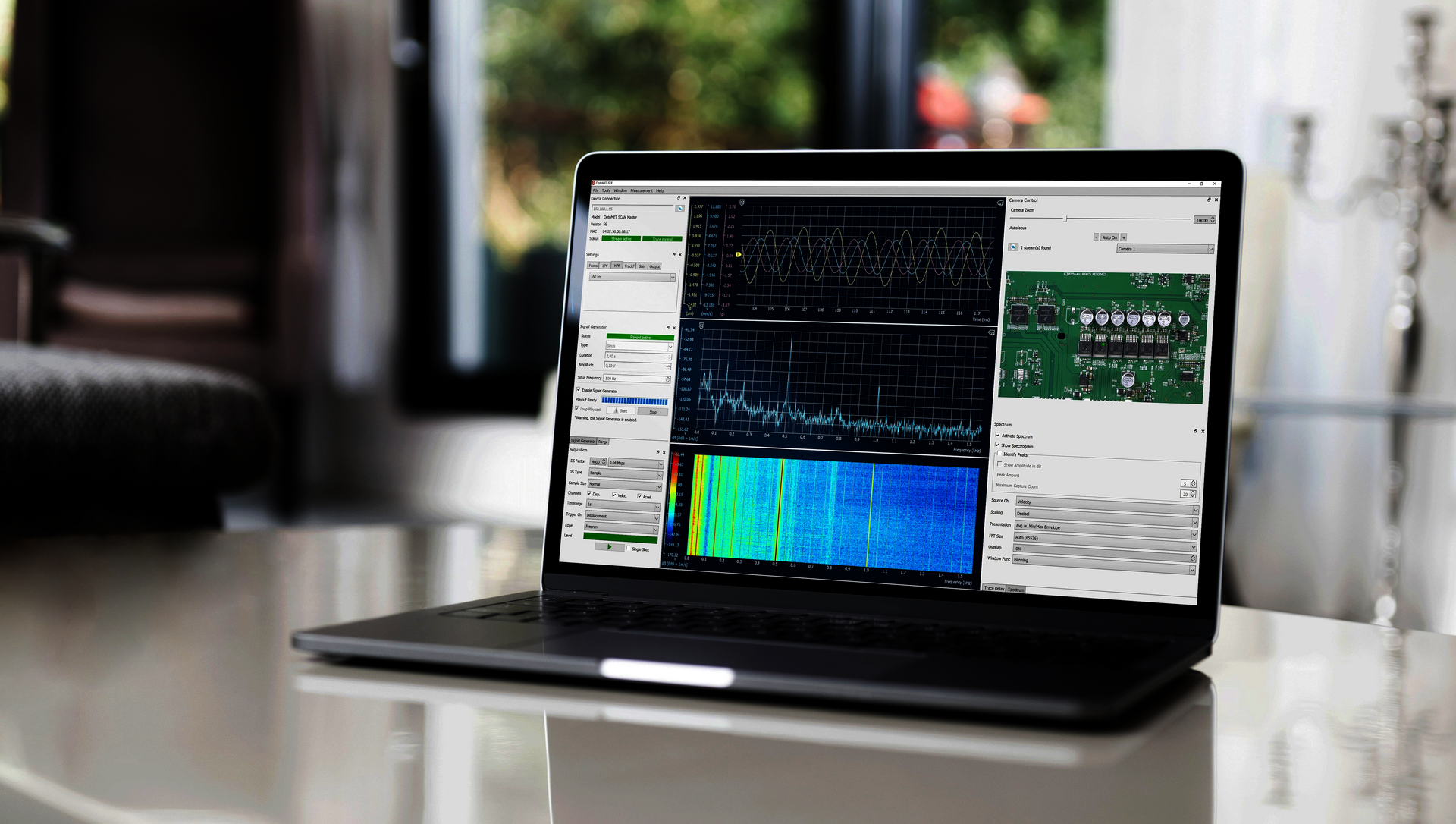

OptoGUI
OptoGUI - это обширное и интуитивно понятное программное обеспечение для дистанционного управления, сбора и анализа данных при работе в одноточечном режиме. Передача данных осуществляется через цифровое соединение Gigabit Ethernet без потерь.
Технические характеристики
Подробный список всех характеристик виброметра, включая все аппаратные и программные возможности, можно найти в техническом паспорте виброметра в разделе Поддержка и технические паспорта.
| Категория | Характеристики |
|---|---|
| Источник лазерного излучения | HeNe-лазер |
| Длина волны лазера | 632,8 нм |
| Класс лазера | Выходная мощность: <1 мВт, класс 2 |
| Измеряемая величина | Скорость, перемещение, ускорение |
| Частотные диапазоны | DC до 25 МГц |
| Макс. колебательная скорость | 10 м/с |
| Выходной сигнал (цифровой) | GBit-Ethernet (RJ45) / WiFi |
| Выходной сигнал (аналоговый) | 3 x стандартных разъема BNC |
| Обработка сигнала | Цифровая (Optomet UltraDSP) |
| Выход пользовательского интерфейса | Цветной экран 3,5" + 20-сегментный светодиодный барграф |
| Вход пользовательского интерфейса | Сенсорный экран, ручки с кнопкой, клавишный выключатель (питание) |
| Размеры | Длина х ширина х высота (без учета ручки и объектива): 380 x 180 x 148 мм |
| Вес | 8 кг |
| Крепление | Стандартная резьба для штатива |
| Питание | 110 -240 В переменного тока (50-60 Гц) или 12 В постоянного тока |
| Потребляемая мощность | 37 Вт |
| Диапазон рабочих температур | 0°C - 40°C |
Доступные декодеры
Для оценки интерферометрических измерительных сигналов предлагается широкий выбор высокопроизводительных декодеров, работающих в режиме реального времени. Технология Optomet UltraDSP позволяет измерять частоты до 25 МГц и колебательные скорости до 10 м/с. Виброметры серии Vector позволяют разрешать смещения менее чем на 100 фм. Все виброметры оснащены декодером скорости, а декодеры смещения и ускорения поставляются опционально. Многочисленные диапазоны измерений для каждого декодера позволяют проводить измерения с оптимальной чувствительностью.
Декодеры можно легко модернизировать или обновить. Начните с базовой системы и адаптируйте возможности измерительного прибора по мере необходимости. Это не потребует возврата прибора на завод и времени ожидания для вашего производственного или исследовательского проекта. В таблице ниже представлен обзор вариантов конфигурации. Мы также будем рады помочь вам в выборе наилучшего декодера для вашей измерительной задачи.
Start
| Decoder Name | Number of measuring ranges | Max. vibrational velocity | Frequency | Comments |
|---|---|---|---|---|
| Velocity Decoder D-VD-0 | 8 | 2 m/s | DC - 100 kHz | required |
| Displacement Decoder D-DD-0 | 19 |
| optional | |
| Acceleration Decoder D-AD-0 | 8 |
| optional |
Basis
| Decoder Name | Number of measuring ranges | Max. vibrational velocity | Frequency | Comments |
|---|---|---|---|---|
| Velocity Decoder D-VD-1 | 8 | 2 m/s | DC - 500 kHz | required |
| Displacement Decoder D-DD-1 | 19 |
| optional | |
| Acceleration Decoder D-AD-1 | 8 |
| optional |
Sense
| Decoder Name | Number of measuring ranges | Max. vibrational velocity | Frequency | Comments |
|---|---|---|---|---|
| Velocity Decoder D-VD-2 | 11 | 2 m/s | DC - 1 MHz | required |
| Displacement Decoder D-DD-2 | 19 |
| optional | |
| Acceleration Decoder D-AD-2 | 11 |
| optional |
Sense-Remote
| Decoder Name | Number of measuring ranges | Max. vibrational velocity | Frequency | Comments |
|---|---|---|---|---|
| Velocity Decoder D-VD-2-R | 11 | 2 m/s | DC - 25 kHz | required |
| Displacement Decoder D-DD-2-R | 19 |
| optional | |
| Acceleration Decoder D-AD-2-R | 11 |
| optional |
High Speed
| Decoder Name | Number of measuring ranges | Max. vibrational velocity | Frequency | Comments |
|---|---|---|---|---|
| Velocity Decoder D-VD-3 | 11 | 10 m/s | DC - 2,5 MHz | required |
| Displacement Decoder D-DD-3 | 19 |
| optional | |
| Acceleration Decoder D-AD-3 | 11 |
| optional |
High Frequency
| Decoder Name | Number of measuring ranges | Max. vibrational velocity | Frequency | Comments |
|---|---|---|---|---|
| Velocity Decoder D-VD-4 | 9 | 5 m/s | DC - 10 MHz | required |
| Displacement Decoder D-DD-4 | 19 |
| optional | |
| Acceleration Decoder D-AD-4 | 9 |
| optional |
Master
| Decoder Name | Number of measuring ranges | Max. vibrational velocity | Frequency | Comments |
|---|---|---|---|---|
| Velocity Decoder D-VD-5 | 14 | 10 m/s | DC- 10 MHz | required |
| Displacement Decoder D-DD-5 | 19 |
| optional | |
| Acceleration Decoder D-AD-5 | 14 |
| optional |
Master+
| Decoder Name | Number of measuring ranges | Max. vibrational velocity | Frequency | Comments |
|---|---|---|---|---|
| Velocity Decoder D-VD-5-25 | 14 | 10 m/s | DC - 25 MHz | required |
| Displacement Decoder D-DD-5-25 | 19 |
| optional | |
| Acceleration Decoder D-AD-5-25 | 14 |
| optional |
Доступные линзы
Доступно несколько объективов, оптимизированных для серии Nova. Выберите подходящую оптическую систему в зависимости от рабочего расстояния, отражательной способности измеряемой поверхности или размера точки фокусировки. Объективы легко заменяются благодаря байонетному замку, как на однообъективных зеркальных камерах.
В таблице ниже представлен обзор вариантов конфигурации. Мы также будем рады помочь вам в выборе оптимального объектива для вашей измерительной задачи.
Сменный объектив с малым радиусом действия
- Рабочее расстояние: 0 мм ... 5 м
- Автофокус, дистанционная фокусировка, ручная фокусировка
- Размер пятна фокусировки (тип.): 6 мкм при 8 мм
Сменный объектив среднего диапазона
- Рабочее расстояние: 95 мм ... 10 м
- Автофокус, дистанционная фокусировка, ручная фокусировка
- Размер пятна фокусировки (тип.): 10 мкм при 95 мм
Кейс для транспортировки одноточечного виброметра
Устойчивый и водонепроницаемый кейс Peli для безопасного хранения и транспортировки виброметра.
Внешний размер (Д х В х В): 61,9 х 49,2 х 22,3 см.
