SWIR Scanning Vibrometer

Первый в мире сканирующий виброметр SWIR: Компактный, высококлассный и новаторский.

Компания Optomet впервые в мире создала первый сканирующий лазерный доплеровский виброметр на основе коротковолнового инфракрасного излучения (SWIR), который исключает необходимость обработки поверхности и позволяет получать данные высочайшего качества благодаря превосходной чувствительности измерений.

Современная сканирующая лазерная виброметрия

Компания Optomet впервые в мире создала сканирующий лазерный доплеровский виброметр на основе коротковолнового инфракрасного излучения (SWIR), который устраняет необходимость в обработке поверхности и позволяет получать данные высочайшего качества благодаря превосходной чувствительности измерений.

Максимальная чувствительность благодаря самой большой оптической апертуре

Сканирующий лазерный доплеровский виброметр Optomet имеет самую большую в отрасли оптическую апертуру, максимально собирающую отраженный лазерный свет. Это обеспечивает максимально возможную чувствительность измерений даже в точках с минимальным обратным рассеянием лазерного излучения.

Измерения на любой поверхности

Сочетание сверхвысокой чувствительности сканирующего лазерного доплеровского виброметра Optomet и превосходного качества сигнала, полученного с помощью лазерной технологии SWIR, позволяет точно измерять даже поверхности с минимальной оптической отражательной способностью и на самых больших расстояниях. Объекты испытаний с различной отражательной способностью и сложной геометрией измеряются сканирующим лазерным доплеровским виброметром Optomet за один процесс измерения без необходимости подготовки измерительной поверхности с помощью отражательной пленки.

Удобное программное обеспечение для измерений

Программное обеспечение для сканирующего лазерного виброметра OptoSCAN - это самый удобный и современный в отрасли пользовательский интерфейс, позволяющий даже неопытному пользователю эффективно получать точные данные измерений. Подробнее см. раздел Программное обеспечение / OptoSCAN.

Основные моменты

Компактный, действительно портативный и интуитивно понятный в обращении

Колебательные скорости до ±30 м/с

3 аналоговых выхода с частотой дискретизации 160 Мсэмпл/с

Лазерный источник SWIR и большая апертура с наилучшей оптической чувствительностью





















Разрешение смещения до 50 фемтометров

Цифровой выход GBit Ethernet

Открытые интерфейсы данных и управления

Удаленное обновление и модернизация через Ethernet



Возможные применения

Вибрация и геометрия виолончели



Высокий динамический диапазон




Вибрации грубого вращающегося шлифовального круга




Обнаружение резонанса дефектов на углепластиковой пластине




Звуковое поле акустического левитатора

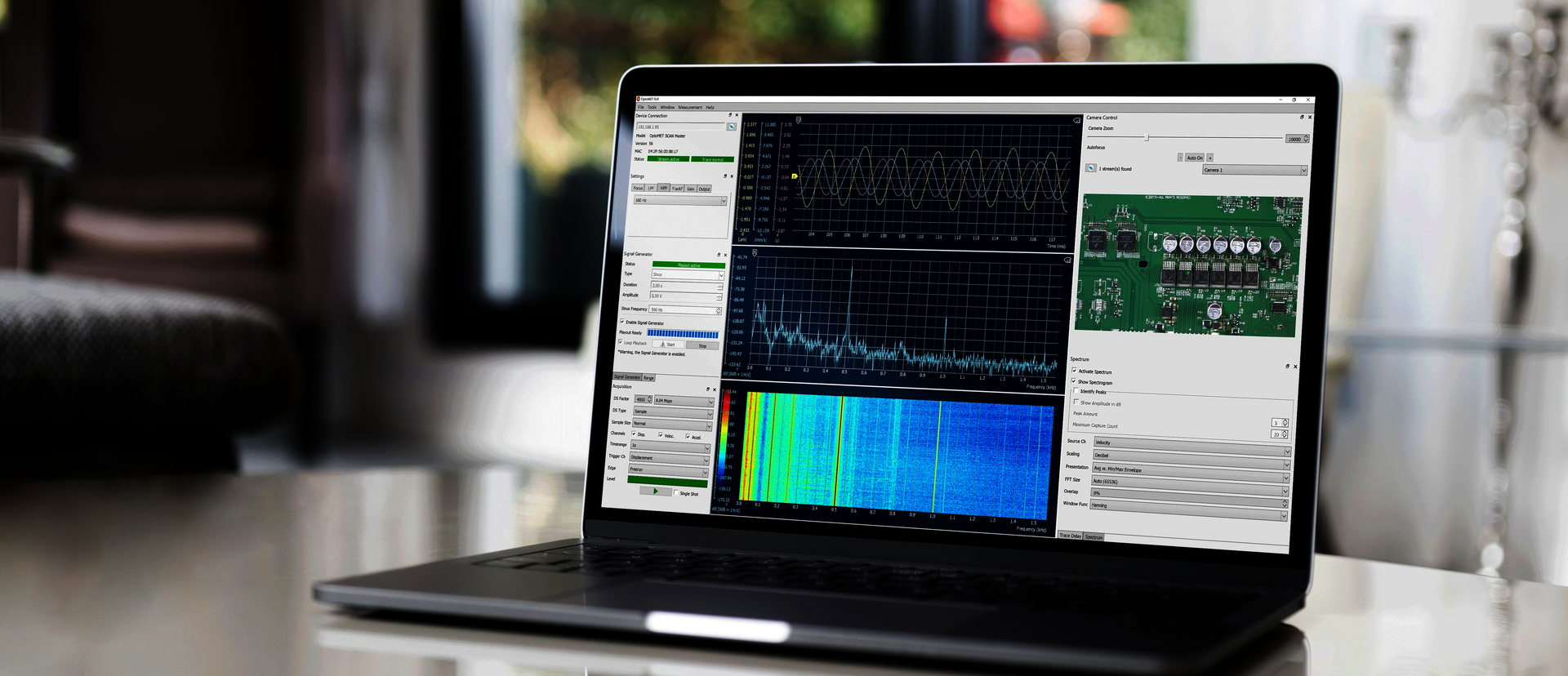

Программное обеспечение для измерения и сбора данных лазерного виброметра

Наш сканирующий лазерный виброметр можно использовать как в режиме сканирования с помощью программы OptoSCAN, так и в режиме работы с одной точкой с помощью программы OptoGUI для управления настройками виброметра, запуска измерений и анализа данных. Оба режима работы и программы могут использоваться одновременно.



OptoGUI



OptoGUI - это обширное и интуитивно понятное программное обеспечение для дистанционного управления, сбора и анализа данных при работе в одноточечном режиме. Передача данных осуществляется через цифровое соединение Gigabit Ethernet без потерь.

OptoSCAN



OptoSCAN - это обширное и интуитивно понятное программное обеспечение для удаленного управления, сбора и анализа данных при работе в режиме сканирования. Передача данных осуществляется через цифровое соединение Gigabit Ethernet без потерь.

Технические характеристики

Подробный список всех характеристик виброметра, включая все аппаратные и программные возможности, можно найти в техническом паспорте виброметра в разделе Поддержка и технические паспорта.

Категория Характеристики
Измеряемая величина Скорость, перемещение, ускорение
Обработка сигнала Цифровая (Optomet UltraDSP)
Частотный диапазон DC до 25 МГц
Максимальная скорость 30 м/с
Рабочее расстояние До 100 м
Угол сканирования (h x v) 50° x 40°, разрешение <0,001°, стабильность <0,001°/h
Макс. количество точек сканирования/с 30
Камера Full HD 1080p, 30-кратный оптический зум
Цифровой выход Ethernet 1 Гбит/с
Аналоговые выходы BNC Перемещение, скорость, ускорение, выходы генератора сигналов
Аналоговые входы BNC Измерительный вход, 2 x опорный вход (опционально 5 x или 8 x)
  24-битный АЦП на канал
  Поддержка входов IEPE (Integrated Electronic Piezoelectric)
Длина волны лазера Измерительный лазер: выходная мощность: 1550 нм, <10 мВт, безопасен для глаз, класс 1
  Целевой лазер: 510-530 нм
Класс безопасности лазера Измерительный лазер: выходная мощность <10 мВт, безопасен для глаз, класс 1
  Целевой лазер: выходная мощность: <1 мВт, безопасный для глаз, класс 2
Диапазон рабочих температур 0 ... 40°C
Размеры Длина x ширина x высота (без учета ручки): 450 x 224 x 180 мм
Вес 12 кг
Электропитание 110 -240 В переменного тока (50-60 Гц) или 12 В постоянного тока

Доступные декодеры

Для оценки интерферометрических измерительных сигналов предлагается широкий выбор высокопроизводительных декодеров, работающих в режиме реального времени. Технология Optomet UltraDSP позволяет измерять частоты до 25 МГц (для режима Single-Point Operation Mode) и колебательные скорости до 30 м/с, смещения могут быть разрешены до менее чем 100 фм. Все виброметры оснащены дешифратором скорости. Опционально доступны дешифраторы смещения и ускорения. Многочисленные диапазоны измерений для каждого декодера позволяют проводить измерения с оптимальной чувствительностью.

Декодеры можно легко модернизировать или обновить. Начните с базовой системы и в дальнейшем адаптируйте возможности измерительного прибора по мере необходимости. Это не потребует возврата прибора на завод и времени ожидания вашего производственного или исследовательского проекта. В таблице ниже представлен обзор вариантов конфигурации. Мы также будем рады помочь вам в выборе наилучшего декодера для вашей измерительной задачи.



Basis

Decoder Name

Number of measuring ranges

Max. vibrational velocity

Max. Frequency (Scan-Mode)

 Comments



Velocity Decoder D-VD-1N

8

5 m/s

100 kHz

Required



Displacement Decoder D-DD-1N

19





Optional



Acceleration Decoder D-AD-1N

8





Optional



Sense

Decoder Name

Number of measuring ranges

Max. vibrational velocity

Max. Frequency (Scan-Mode)

 Comments



Velocity Decoder D-VD-2N

11

5 m/s

1 MHz

Required



Displacement Decoder D-DD-2N

19





Optional



Acceleration Decoder D-AD-2N

11





Optional



Sense Speed

Decoder Name

Number of measuring ranges

Max. vibrational velocity

Max. Frequency (Scan-Mode)

 Comments



Velocity Decoder D-VD-2N-12

12

12 m/s

1 MHz

Required



Displacement Decoder D-DD-2N-12

19





Optional



Acceleration Decoder D-AD-2N-12

12





Optional



High Speed

Decoder Name

Number of measuring ranges

Max. vibrational velocity

Max. Frequency (Scan-Mode)

 Comments



Velocity Decoder D-VD-3N

11

25 m/s

2.5 MHz

Required



Displacement Decoder D-DD-3N

19





Optional



Acceleration Decoder D-AD-3N

11





Optional



Ultra High Speed

Decoder Name

Number of measuring ranges

Max. vibrational velocity

Max. Frequency (Scan-Mode)

 Comments



Velocity Decoder D-VD-3N-30

12

30 m/s

2.5 MHz

Required



Displacement Decoder D-DD-3N-30

19





Optional



Acceleration Decoder D-AD-3N-30

12





Optional

High Frequency

Decoder Name

Number of measuring ranges

Max. vibrational velocity

Max. Frequency (Scan-Mode)

 Comments



Velocity Decoder D-VD-4N

9

12 m/s

10 MHz

Required



Displacement Decoder D-DD-4N

19





Optional



Acceleration Decoder D-AD-4N

9





Optional



Master

Decoder Name

Number of measuring ranges

Max. vibrational velocity

Max. Frequency (Scan-Mode)

 Comments



Velocity Decoder D-VD-5N

14

25 m/s

10 MHz

Required



Displacement Decoder D-DD-5N

19





Optional



Acceleration Decoder D-AD-5N

14





Optional



Master+

Decoder Name

Number of measuring ranges

Max. vibrational velocity

Max. Frequency (Scan-Mode)

 Comments



Velocity Decoder D-VD-5N-25

14

25 m/s

25 MHz

Required



Displacement Decoder D-DD-5N-25

19





Optional



Acceleration Decoder D-AD-5N-25

14





Optional



 Master++

Decoder Name

Number of measuring ranges

Max. vibrational velocity

Max. Frequency (Scan-Mode)

 Comments



Velocity Decoder D-VD-5N-30

15

30 m/s

25 MHz

Required



Displacement Decoder D-DD-5N-30

19





Optional



Acceleration Decoder D-AD-5N-30

15





Optional

Транспортировочный кейс для сканирующего виброметра

Кейс для транспортировки сканирующего виброметра

Устойчивый и водонепроницаемый кейс Peli для безопасного хранения и транспортировки виброметра

Внешний размер (Д х В х В): 62,5 х 49 х 35 см

Сканирующий виброметр крупным планом

Прибор для крупного плана

Для измерений на минимальных расстояниях в несколько мм и менее.

Карта обнаружения инфракрасного света

Карта детектора

Преобразование невидимого инфракрасного света в пятно видимого света.

Лазерный виброметр Инфракрасная камера

ИК-камера

Для цифровой визуализации лазерной точки. Камера легко устанавливается на направляющую в верхней части виброметра.

Лазерный виброметр Штатив с жидкостной головкой

Штатив с плавающей головкой

Точная юстировка виброметра с помощью высококачественных штативов Manfrotto

Мобильная батарея для лазерных виброметров

Мобильный аккумулятор

Портативное зарядное устройство, внешний аккумуляторный блок питания. Для питания виброметра при проведении измерений на открытом воздухе.

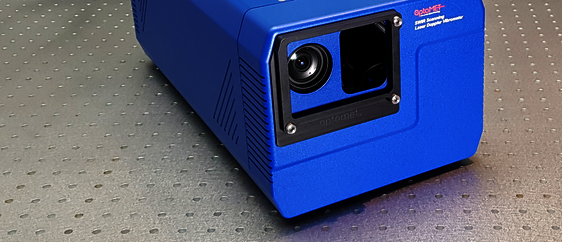

Защитное окно

Защищает сканирующий механизм от пыли, ветра и акустического возбуждения при высоком уровне звукового давления. Окно из стекла со специальным оптическим покрытием позволяет избежать лазерных искажений.
