seria światłowodów

Cyfrowy wibrometr laserowy SWIR ze sprzężeniem światłowodowym: Doświadcz prawdziwej elastyczności, aby dokładnie spełnić swoje potrzeby.

Seria Optomet Fiber jest dalszym rozwinięciem serii Nova, która łączy w sobie doskonałą wydajność wibrometrii laserowej SWIR (podczerwień o krótkiej długości fali) z elastycznością kompaktowych głowic sprzężonych ze światłowodem.

Kompaktowe i elastyczne głowice pomiarowe

Małe i kompaktowe głowice optyczne sprawiają, że system nadaje się do pomiarów w ograniczonych przestrzeniach i znacznie upraszcza obsługę, zwłaszcza gdy głowice muszą być często zmieniane. Warianty z wbudowaną kamerą ułatwiają zdefiniowanie punktu pomiarowego. Dostępne są głowice do pomiarów na dużych odległościach oraz małe głowice do pomiarów w bardzo ograniczonych przestrzeniach.

Trudne warunki środowiskowe

Oddzielenie głowicy optycznej od wibrometru zapewnia klientom elastyczne rozwiązanie dla wymagających środowisk pomiarowych i specjalistycznych zastosowań bez konieczności stosowania oddzielnych wibrometrów dla każdego scenariusza.

Kilka głowic na jednym wibrometrze

Przełącznik optyczny umożliwia podłączenie kilku głowic optycznych do jednego urządzenia w celu monitorowania kilku punktów pomiarowych za pomocą jednego wibrometru. Przełącznik i wybór aktywnego kanału są kontrolowane przez Ethernet.

Najważniejsze wydarzenia

- Kompaktowa, elastyczna i wytrzymała głowica pomiarowa

- Doskonały poziom sygnału

- Elastyczna długość kabla 2, 5, 20... metrów

- Wyjście cyfrowe Ethernet (1 GBit) z funkcją zdalnego sterowania

- 32-bitowy zakres Dynamik do pomiarów przemieszczenia

- Szerokość pasma częstotliwości: DC do 25 MHz (cyfrowy czas rzeczywisty)

- Prędkości drgań do ±30 m/s

- Rozdzielczość przemieszczenia do 50 femtometrów

- Funkcja multipleksu

Możliwe zastosowanie

Pomiar turbiny z głowicami światłowodowymi multiplex bez zmiany położenia

Fiber-Multiplex to innowacyjne rozszerzenie zaprojektowane specjalnie dla serii Optomet Fiber, oferujące zwiększoną funkcjonalność poprzez integrację dodatkowego przełącznika światłowodowego.

Oprogramowanie do pomiaru i akwizycji danych za pomocą wibrometru laserowego

OptoGUI



OptoGUI to rozbudowane i intuicyjne oprogramowanie do zdalnego sterowania, akwizycji i analizy danych podczas pracy w trybie jednopunktowym. Transfer danych odbywa się za pośrednictwem bezstratnego cyfrowego połączenia Gigabit Ethernet.

Głowice światłowodowe

Poznaj nasze prawdziwie elastyczne i modułowe głowice światłowodowe





Dostępnych jest kilka głowic światłowodowych zoptymalizowanych pod kątem serii Fiber. Wybierz odpowiedni system optyczny w oparciu o odległość roboczą, współczynnik odbicia mierzonej powierzchni, rozmiar punktu ogniskowania lub środowisko pomiarowe. Chętnie pomożemy w wyborze najlepszej głowicy światłowodowej do danego zadania pomiarowego.



Kompaktowa głowica światłowodowa

- Wymiary (dł. x szer. x wys.): 89 x 43,9 x 95 mm

- Stała odległość robocza do wyboru: 25, 37, 64, 89, 139 lub 189 mm

- Rozmiar plamki ostrości (typ):

- 25 µm przy 25 mm
- 29 µm przy 37 mm
- 43 µm przy 64 mm
- 61 µm przy 89 mm
- 90 µm przy 139 mm
- 118 µm przy 189 mm







Głowica światłowodowa z ręcznym ustawianiem ostrości

- Wymiary (dł. x szer. x wys.): 157 x 43,9 x 95 mm

- Wersja krótkiego zasięgu:

-Dystans roboczy: 15 mm ... 5 m
-Min. rozmiar plamki ostrości (typ.): 27 µm przy 15 mm

- Wersja średniego zasięgu:

-Odległość robocza: 270 mm ... 10 m
-Min. rozmiar plamki ostrości (typ.): 67 µm przy 270 mm









Głowica światłowodowa średniego zasięgu z autofokusem

- Wymiary (dł. x szer. x wys.): 175,5 x 43,9 x 95 mm

- Autofokus, zdalne ustawianie ostrości, ręczne ustawianie ostrości

- Odległość robocza: 135 mm ... 10 m

- Min. rozmiar plamki ostrości (typ.): 42 µm przy 135 mm









Głowica światłowodowa z autofokusem dalekiego zasięgu

- Wymiary (dł. x szer. x wys.): 221 x 43,9 x 95 mm

- Autofokus, zdalne ustawianie ostrości, ręczne ustawianie ostrości

- Odległość robocza: 450 mm ... 100 m

- Min. rozmiar plamki ostrości (typ.): 72 µm przy 450 mm







Głowica światłowodowa średniego zasięgu Autofocus Pro

- Wymiary (dł. x szer. x wys.): 241 x 100,5 x 44 mm

- Odłączany kabel światłowodowy

- Autofokus, zdalne ustawianie ostrości, ręczne ustawianie ostrości

- Odległość robocza: 135 mm ... 10 m

- Min. rozmiar plamki ostrości (typ.): 42 µm przy 135 mm

- Mniejszy rozmiar plamki lasera pilotującego

- Kompatybilność z mikromanipulatorem







Głowica światłowodowa dalekiego zasięgu Autofocus Pro

- Wymiary (dł. x szer. x wys.): 286,5 x 100,5 x 44 mm

- Odłączany kabel światłowodowy

- Autofokus, zdalne ustawianie ostrości, ręczne ustawianie ostrości

- Odległość robocza: 450 mm ... 100 m

- Minimalny rozmiar plamki ostrości (typ): 72 µm przy 450 mm

- Mniejszy rozmiar plamki lasera pilotującego





Specyfikacje

Szczegółowy wykaz wszystkich cech wibrometru, w tym wszystkich funkcji sprzętowych i programowych, można znaleźć w arkuszu danych wibrometru w sekcji Wsparcie i arkusze danych.

Kategoria Charakterystyka
Źródło lasera Laser podczerwieni
Długość fali lasera Laser pomiarowy: 1550 nm
  Laser celowniczy: 510-530 nm
Klasa lasera Laser pomiarowy: moc wyjściowa: <10 mW, klasa 1
  Laser celowniczy: moc wyjściowa: <1 mW, klasa 2
Mierzona wielkość Prędkość, przemieszczenie, przyspieszenie
Szerokość pasma częstotliwości DC do 25 MHz
Maks. prędkość drgań 25 m/s
Sygnał wyjściowy (cyfrowy) GBit-Ethernet (RJ45) / WiFi
Sygnał wyjściowy (analogowy) 3 x standardowe BNC Buchse
Przetwarzanie sygnału Cyfrowe (Optomet UltraDSP)
Wyjście interfejsu użytkownika Kolorowy ekran 3,5" + 20-segmentowy bargraf LED
Wejście interfejsu użytkownika Ekran dotykowy, pokrętła z przyciskiem, przełącznik kluczykowy (zasilanie)
Wymiary Długość x szerokość x wysokość (bez uchwytu i obiektywu): 380 x 180 x 148 mm
Waga 8 kg
Montaż Standardowy gwint statywu
Zasilanie 110 -240V AC (50-60Hz) lub 12V DC
Pobór mocy 27 Watt
Zakres temperatur pracy 0°C do 40°C

Dostępne dekodery

Do oceny interferometrycznych sygnałów pomiarowych dostępna jest szeroka gama wysokowydajnych dekoderów czasu rzeczywistego. Technologia Optomet UltraDSP umożliwia pomiar częstotliwości do 25 MHz i prędkości drgań do 25 m/s w przypadku serii Fiber, a przemieszczenia mogą być rozdzielane z dokładnością poniżej 100 fm. Wszystkie wibrometry zawierają dekoder prędkości, a dekodery przemieszczenia i przyspieszenia są dostępne opcjonalnie. Liczne zakresy pomiarowe na dekoder zapewniają, że pomiary mogą być zawsze wykonywane z optymalną czułością.

Dekodery można łatwo doposażyć lub zmodernizować. Zacznij od podstawowego systemu i dostosuj możliwości przyrządu pomiarowego zgodnie z wymaganiami. Nie wymaga to zwrotu przyrządu do fabryki ani czasu oczekiwania na projekt produkcyjny lub badawczy. Poniższa tabela zawiera przegląd opcji konfiguracji. Chętnie pomożemy również w wyborze najlepszego dekodera do danego zadania pomiarowego.



Start

Nazwa dekodera

Liczba zakresów pomiarowych

Maks. prędkość drgań

Częstotliwość

Uwagi

Dekoder prędkości D-VD-0N

7

2,5 m/s

DC - 100 kHz

wymagany

Dekoder przemieszczenia D-DD-0N

19





opcjonalny

Dekoder przyspieszenia D-AD-0N

7





opcjonalny

Podstawa

Nazwa dekodera

Liczba zakresów pomiarowych

Maks. prędkość drgań

Częstotliwość

Uwagi

Dekoder prędkości D-VD-1N

8

5 m/s

DC - 500 kHz

wymagany

Dekoder przemieszczenia D-DD-1N

19





opcjonalny

Dekoder przyspieszenia D-AD-1N

8





opcjonalny

Czujnik

Dekoder Nazwa

Liczba zakresów pomiarowych

Maks. prędkość drgań

Częstotliwość

Uwagi

Dekoder prędkości D-VD-2N

11

5 m/s

DC - 1 MHz

wymagany

Dekoder przemieszczenia D-DD-2N

19





opcjonalny

Dekoder przyspieszenia D-AD-2N

11





opcjonalny

Zdalne wykrywanie

Dekoder Nazwa

Liczba zakresów pomiarowych

Maks. prędkość drgań

Częstotliwość

Uwagi

Dekoder prędkości D-VD-2N-R

11

5 m/s

DC - 25 kHz

wymagany

Dekoder przemieszczenia D-DD-2N-R

19





opcjonalny

Dekoder przyspieszenia D-AD-2N-R

11





opcjonalny

Wykrywanie prędkości

Nazwa dekodera

Liczba zakresów pomiarowych

Maks. prędkość drgań

Częstotliwość

Uwagi

Dekoder prędkości D-VD-2N-12

12

12 m/s

DC - 1 MHz

wymagany

Dekoder przemieszczenia D-DD-2N-12

19

opcjonalny

Dekoder przyspieszenia D-AD-2N-12

12

opcjonalny

Prędkość

Dekoder Nazwa

Liczba zakresów pomiarowych

Maks. prędkość drgań

Częstotliwość

Uwagi

Dekoder prędkości D-VD-3N-12

9

12 m/s

DC - 2,5 MHz

wymagany

Dekoder przemieszczenia D-DD-3N-12

19





opcjonalny

Dekoder przyspieszenia D-AD-3N-12

9





opcjonalny

Wysoka prędkość

Dekoder Nazwa

Liczba zakresów pomiarowych

Maks. prędkość drgań

Częstotliwość

Uwagi

Dekoder prędkości D-VD-3N

11

25 m/s

DC - 2,5 MHz

wymagany

Dekoder przemieszczenia D-DD-3N

19





opcjonalny

Dekoder przyspieszenia D-AD-3N

11





opcjonalny

Ultra wysoka prędkość

Dekoder Nazwa

Liczba zakresów pomiarowych

Maks. prędkość drgań

Częstotliwość

Uwagi

Dekoder prędkości D-VD-3N-30

12

30 m/s

DC - 2,5 MHz

wymagany

Dekoder przemieszczenia D-DD-3N-30

19





opcjonalny

Dekoder przyspieszenia D-AD-3N-30

12





opcjonalny

Wysoka częstotliwość

Dekoder Nazwa

Liczba zakresów pomiarowych

Maks. prędkość drgań

Częstotliwość

Uwagi

Dekoder prędkości D-VD-4N

9

12 m/s

DC - 10 MHz

wymagany

Dekoder przemieszczenia D-DD-4N

19





opcjonalny

Dekoder przyspieszenia D-AD-4N

11





opcjonalny

Główny

Dekoder Nazwa

Liczba zakresów pomiarowych

Maks. prędkość drgań

Częstotliwość

Uwagi

Dekoder prędkości D-VD-5N

14

25 m/s

DC- 10 MHz

wymagany

Dekoder przemieszczenia D-DD-5N

19





opcjonalny

Dekoder przyspieszenia D-AD-5N

14





opcjonalny

Master+

Dekoder Nazwa

Liczba zakresów pomiarowych

Maks. prędkość drgań

Częstotliwość

Uwagi

Dekoder prędkości D-VD-5N-25

14

25 m/s

DC- 25 MHz

wymagany

Dekoder przemieszczenia D-DD-5N-25

19





opcjonalny

Dekoder przyspieszenia D-AD-5N-25

14





opcjonalny

Master++

Dekoder Nazwa

Liczba zakresów pomiarowych

Maks. prędkość drgań

Częstotliwość

Uwagi

Dekoder prędkości D-VD-5N-30

15

30 m/s

DC- 25 MHz

wymagany

Dekoder przemieszczenia D-DD-5N-30

19





opcjonalny

Dekoder przyspieszenia D-AD-5N-30

15





opcjonalny

Akcesoria

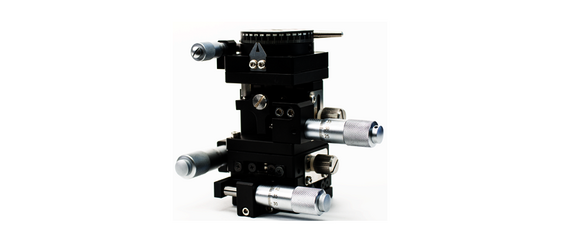

Wibrometr laserowy - głowica pomiarowa, stolik pozycjonujący

Etap pozycjonowania

Precyzyjnie ustaw głowicę pomiarową Fiber.

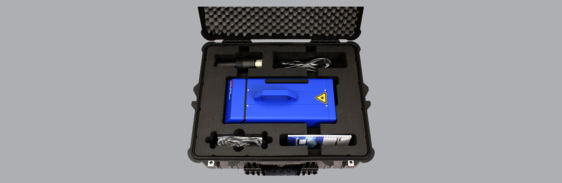

Walizka transportowa wibrometru laserowego

Walizka transportowa do wibrometrów jednopunktowych

Stabilna i wodoodporna walizka Peli do bezpiecznego przechowywania i transportu wibrometru.

Wymiary zewnętrzne (dł. x szer. x wys.): 61,9 x 49,2 x 22,3 cm

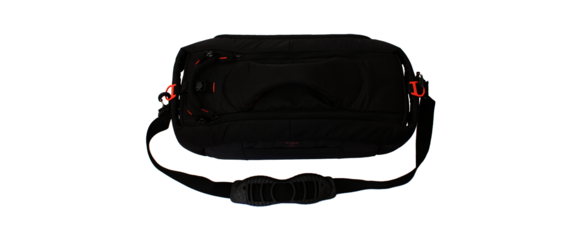

Torba transportowa na wibrometr laserowy

Torba transportowa

Kompaktowa i lekka torba transportowa do pomiarów zewnętrznych

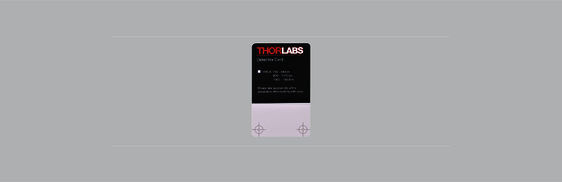

Karta wykrywania światła laserowego w podczerwieni

Karta detektora podczerwieni

Przekształca niewidoczne światło podczerwone w plamkę światła widzialnego.

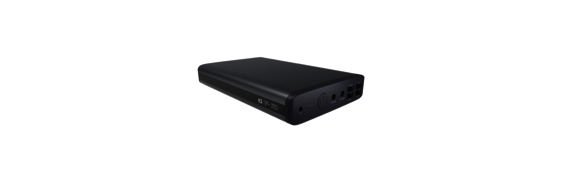

Przenośny wibrometr laserowy Powerbank

Przenośna bateria

Przenośna ładowarka baterii, zewnętrzny bank energii baterii. Do zasilania wibrometru podczas wykonywania pomiarów na zewnątrz.

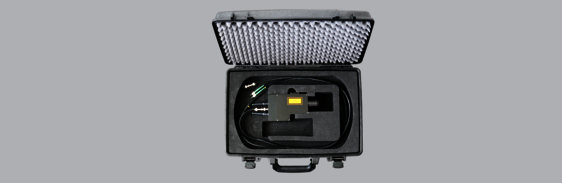

Walizka transportowa Głowica światłowodowa z autofokusem

Walizka transportowa do głowicy światłowodowej z autofokusem

Stabilny i wodoodporny futerał transportowy.

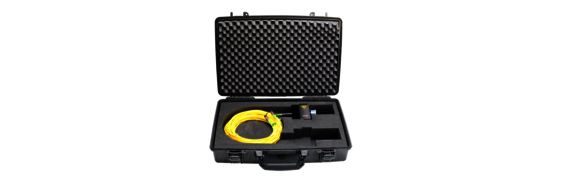

Walizka transportowa Głowica światłowodowa z ręcznym ustawianiem ostrości

Walizka transportowa do głowicy światłowodowej z ręcznym ustawianiem ostrości

Stabilny i wodoodporny futerał transportowy.

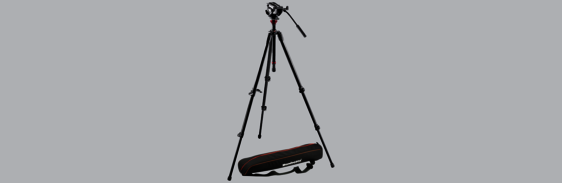

Statyw do wibrometru laserowego z głowicą hydrauliczną

Statyw z płynną głowicą

Precyzyjnie ustaw swój wibrometr dzięki wysokiej jakości statywom Manfrotto.
