디지털 광섬유 결합 SWIR 레이저 진동계: 정확한 요구 사항을 충족하는 진정한 유연성을 경험하세요.

파이버-마이크로 매니퓰레이터는 정밀한 레이저 정렬을 위해 설계된 최첨단 도구입니다. 기어비가 높은 조이스틱으로 손쉽게 조작할 수 있는 혁신적인 미러 제어 시스템을 통해 레이저 빔 방향을 탁월한 수준으로 제어할 수 있습니다. 이 첨단 기술은 광섬유 진동계와 완벽한 시너지 효과를 발휘하여 SWIR 레이저 기능의 장점을 활용하여 어둡고 거칠거나 빛나는 표면을 쉽게 정확하게 측정할 수 있습니다.

데이터시트 Fiber Micro Manipulator 브로셔 CLASSIC series

최적의 정렬 정밀도를 위해 가시적 타겟팅 레이저가 시스템에 통합되어 있습니다. 이 레이저는 원하는 정렬을 달성하는 데 도움을 주어 설정 프로세스의 정확성과 효율성을 보장합니다. 작고 가벼운 디자인의 센싱 헤드는 기존 시스템에 원활하게 통합할 수 있으며 자동 초점 기능을 통해 다양한 작업 거리와 작은 스팟 크기에 유연하게 대응할 수 있습니다.

현미경과 결합하면 광섬유-마이크로 매니퓰레이터는 새로운 차원의 정밀 정렬 가능성을 열어줍니다. 이 독특한 조합을 통해 개별 측정이 가능하므로 예를 들어 연구자들은 레이저 빔의 정밀한 정렬을 보장하면서 외이도를 분석할 수 있습니다.

인간의 귀

사람의 귀는 소리를 증폭하고 진동을 감지하는 데 있어 매우 까다로운 시스템입니다. 최첨단 레이저 도플러 진동계의 등장으로 이제 청각 역학의 복잡한 진동 및 동적 특성을 이전과는 전혀 다른 방식으로 탐구할 수 있게 되었습니다. 이 최첨단 기기는 탁월한 정확도, 해상도, 사용자 친화적인 작동 방식을 제공하여 연구자들이 새로운 차원의 이해를 탐구할 수 있도록 지원합니다.

레이저 진동계는 중이 임플란트의 설계, 개발, 품질 관리, 보정 및 인증에 적극적으로 참여하는 개인에게 없어서는 안 될 도구가 되었습니다. 이 분야의 전문가들은 레이저 진동 측정의 힘을 활용하여 임플란트의 성능과 동작에 대한 귀중한 통찰력을 얻습니다. 이 기술을 통해 정보에 입각한 의사 결정을 내리고, 디자인을 개선하고, 최적의 기능을 보장하며, 전반적인 품질을 향상시킬 수 있습니다.

- 작고 유연하며 견고한 센싱 헤드

- 뛰어난 신호 레벨

- 유연한 케이블 길이 2, 5, 20... 미터

- 이더넷-디지털 출력(1GBit) 및 원격 기능 포함

- 변위 측정을 위한 32비트 다이나믹 범위

- 주파수 대역폭: DC ~ 25MHz(디지털 실시간)

- 최대 ±30m/s의 진동 속도

- 최대 50펨토미터의 변위 해상도

- 멀티플렉스 기능

더 자세한 정보가 필요하신가요? 지금 바로 문의하세요!

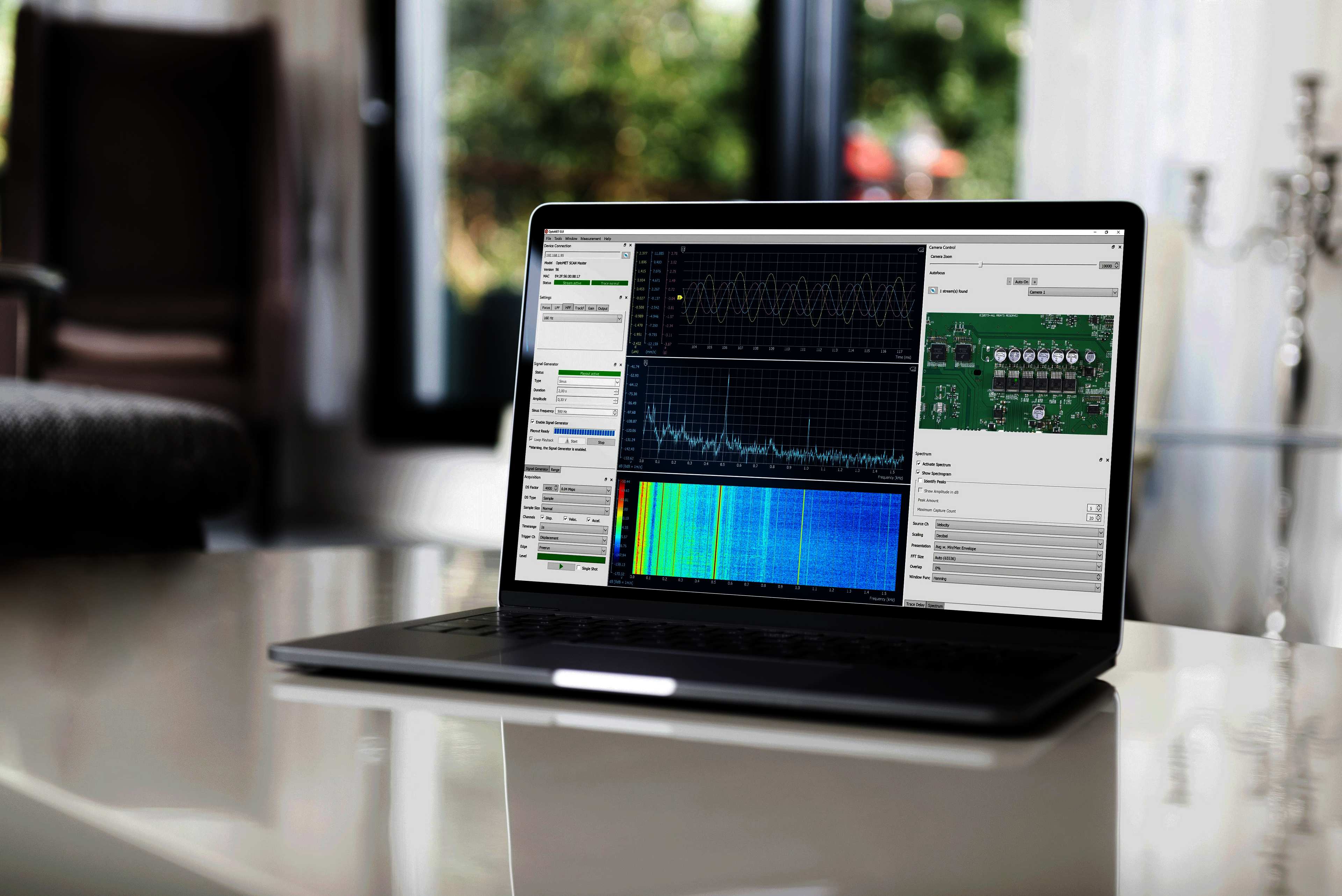

OptoGUI-laser-vibrometry-data-analysis-software-(4)-min

OptoGUI

OptoGI는 단일 포인트 모드에서 작업할 때 원격 제어, 데이터 수집 및 데이터 분석을 위한 광범위하고 직관적인 소프트웨어입니다. 데이터 전송은 손실 없는 디지털 기가비트 이더넷 연결을 통해 이루어집니다.

OptoGUI

오토포커스 프로 미드레인지 파이버 헤드:

- 치수(L x B x H): 241 x 100,5 x 44mm

- 탈착식 파이버 케이블

- 자동 초점, 원격 초점, 수동 초점

- 작동 거리: 135mm ... 10m

- 최소 초점 스팟 크기(일반): 135mm에서 42µm

- 파일럿 레이저의 더 작은 스팟 크기

- 마이크로 매니퓰레이터와 호환

모든 하드웨어 및 소프트웨어 기능을 포함한 모든 진동계 특성에 대한 자세한 목록은 다음 진동계 데이터 시트에서 확인할 수 있습니다. 지원 및 데이터시트.

카테고리	특성
레이저 소스	SWIR-레이저
레이저 파장	측정 레이저: 1550nm
	타겟팅 레이저: 510-530nm
레이저 등급	측정 레이저: 출력 전력: <10mW, 클래스 1
	타겟팅 레이저: 출력 전력: <1mW, 클래스 2
측정량	속도, 변위, 가속도
주파수 대역폭	DC ~ 25MHz
최대 진동 속도	25 m/s
출력 신호(디지털)	GBit-Ethernet(RJ45) / WiFi
출력 신호(아날로그)	3 x 표준 BNC 부크스
신호 처리	디지털(Optomet UltraDSP)
사용자 인터페이스 출력	컬러 스크린 3.5" + 20 세그먼트 LED 바 그래프
사용자 인터페이스 입력	터치 스크린, 푸시 버튼이 있는 노브, 키 스위치(전원)
치수	길이 x 너비 x 높이(손잡이 및 렌즈 제외): 380 x 180 x 148mm
무게	8kg
장착	표준 삼각대 나사산
전원 공급 장치	110-240V AC(50-60Hz) 또는 12V DC
전력 소비량	27 와트
작동 온도 범위	0°C ~ 40°C

사용 가능한 디코더

사용 가능한 디코더

간섭계 측정 신호의 평가를 위해 다양한 고성능 실시간 디코더를 사용할 수 있습니다. Optomet UltraDSP 기술을 통해 최대 25MHz의 주파수와 최대 25m/s의 진동 속도를 측정할 수 있으며, Fiber-Series를 사용하면 변위를 100m 미만까지 분해할 수 있습니다. 모든 진동계에는 속도 디코더가 통합되어 있으며 변위 및 가속도 디코더는 선택적으로 사용할 수 있습니다. 디코더당 다양한 측정 범위로 항상 최적의 감도로 측정을 수행할 수 있습니다.

디코더는 쉽게 개조하거나 업그레이드할 수 있습니다. 기본 시스템으로 시작하여 필요에 따라 측정 기기의 기능을 조정할 수 있습니다. 따라서 계측기를 공장으로 반환할 필요도 없고 생산 또는 연구 프로젝트를 위한 대기 시간도 필요하지 않습니다. 아래 표는 구성 옵션에 대한 개요를 제공합니다. 또한 측정 작업에 가장 적합한 디코더를 선택할 수 있도록 기꺼이 도와드리겠습니다.

시작

디코더 이름	측정 범위 수	최대 진동 속도	주파수	코멘트
속도 디코더 D-VD-0N	7	2.5m/s	DC - 100 kHz	필수
변위 디코더 D-DD-0N	19			선택 사항
가속도 디코더 D-AD-0N	7			선택 사항

기준

디코더 이름	측정 범위 수	최대 진동 속도	주파수	설명
속도 디코더 D-VD-1N	8	5m/s	DC - 500kHz	필수
변위 디코더 D-DD-1N	19			선택 사항
가속도 디코더 D-AD-1N	8			옵션

Sense

디코더 이름	측정 범위 수	최대 진동 속도	주파수	코멘트
속도 디코더 D-VD-2N	11	5m/s	DC - 1MHz	필수
변위 디코더 D-DD-2N	19			선택 사항
가속도 디코더 D-AD-2N	11			옵션

센스 리모트

디코더 이름	측정 범위 수	최대 진동 속도	주파수	코멘트
속도 디코더 D-VD-2N-R	11	5m/s	DC - 25kHz	필수
변위 디코더 D-DD-2N-R	19			선택 사항
가속도 디코더 D-AD-2N-R	11			옵션

감지 속도

디코더 이름	측정 범위 수	최대 진동 속도	주파수	코멘트
속도 디코더 D-VD-2N-12	12	12 m/s	DC - 1MHz	필수
변위 디코더 D-DD-2N-12	19			선택 사항
가속도 디코더 D-AD-2N-12	12			옵션

속도

디코더 이름	측정 범위 수	최대 진동 속도	주파수	코멘트
속도 디코더 D-VD-3N-12	9	12 m/s	DC - 2,5 MHz	필수
변위 디코더 D-DD-3N-12	19			선택 사항
가속도 디코더 D-AD-3N-12	9			옵션

고속

디코더 이름	측정 범위 수	최대 진동 속도	주파수	코멘트
속도 디코더 D-VD-3N	11	25 m/s	DC - 2,5 MHz	필수
변위 디코더 D-DD-3N	19			선택 사항
가속도 디코더 D-AD-3N	11			옵션

초고속

디코더 이름	측정 범위 수	최대 진동 속도	주파수	코멘트
속도 디코더 D-VD-3N-30	12	30 m/s	DC - 2,5 MHz	필수
변위 디코더 D-DD-3N-30	19			선택 사항
가속도 디코더 D-AD-3N-30	12			옵션

고주파

디코더 이름	측정 범위 수	최대 진동 속도	주파수	코멘트
속도 디코더 D-VD-4N	9	12 m/s	DC - 10MHz	필수
변위 디코더 D-DD-4N	19			선택 사항
가속도 디코더 D-AD-4N	11			옵션

마스터

디코더 이름	측정 범위 수	최대 진동 속도	주파수	코멘트
속도 디코더 D-VD-5N	14	25 m/s	DC- 10MHz	필수
변위 디코더 D-DD-5N	19			선택 사항
가속도 디코더 D-AD-5N	14			옵션

Master+

디코더 이름	측정 범위 수	최대 진동 속도	주파수	코멘트
속도 디코더 D-VD-5N-25	14	25 m/s	DC- 25 MHz	필수
변위 디코더 D-DD-5N-25	19			선택 사항
가속도 디코더 D-AD-5N-25	14			옵션

Master++

디코더 이름	측정 범위 수	최대 진동 속도	주파수	코멘트
속도 디코더 D-VD-5N-30	15	30 m/s	DC- 25MHz	필수
변위 디코더 D-DD-5N-30	19			선택 사항
가속도 디코더 D-AD-5N-30	15			옵션
