Fiber-Multiplex

Fiber-Multiplexは、Fiberシリーズ専用に設計された革新的なエクステンションです。

Fiber-Multiplexは、Fiberシリーズ専用に設計された革新的な拡張機能で、追加のファイバースイッチを統合することで機能性を向上させます。

位置を変えずに測定

Fiber-Multiplex のパワーを活用すれば、複数のファイバヘッドを振動計システムに簡単に接続して利用できます。この柔軟性により、異なる位置や角度からの同時測定が可能になり、測定時間と労力を大幅に削減できます。Fiber-Multiplex は、複雑な表面上のさまざまなポイントからデータを取得する場合でも、複数の測定対象物を同時に測定する場合でも、包括的な知見を効率的かつ正確に得ることができます。

簡単なセットアップ

ユーザーフレンドリーな設計と簡単な操作により、Fiber-Multiplex を Optomet Fiber シリーズに組み込むのは簡単です。ファイバーヘッドをファイバースイッチに接続するだけで、振動計システムの機能が向上します。

マルチプレックス・システムのハイライト

コンパクトで柔軟かつ堅牢なセンシングヘッド

優れた信号レベル

ケーブル長さ 2, 5, 20...メートル

イーサネット-デジタル出力(1GBit)、リモート機能付き




変位測定用32ビットDynamikレンジ

周波数帯域幅DC~25MHz(デジタル・リアルタイム)

最大±30m/sの振動速度

50フェムトメーターまでの変位分解能

応用の可能性

マルチプレックスファイバーヘッドを使用したタービンの測定の様子:

このビデオでは、オプトメトリのクラシックシリーズに搭載されているファイバーマルチプレックス技術の機能を詳しく紹介しています。複数のポイントで同時に高精度な振動計測を行う方法をご紹介します。信号処理、システムの安定性、モーダル解析から運転解析まで、さまざまなシナリオへの柔軟な適用を実例で紹介します。

Video Player is loading.
Current Time 0:00
Duration 0:00
Loaded: 0%
Stream Type LIVE
Remaining Time 0:00

1x
    • Chapters
    • descriptions off, selected
    • captions off, selected
    • Quality

      レーザドップラ振動計 > シングルポイント振動計 > データ収集ソフトウェア

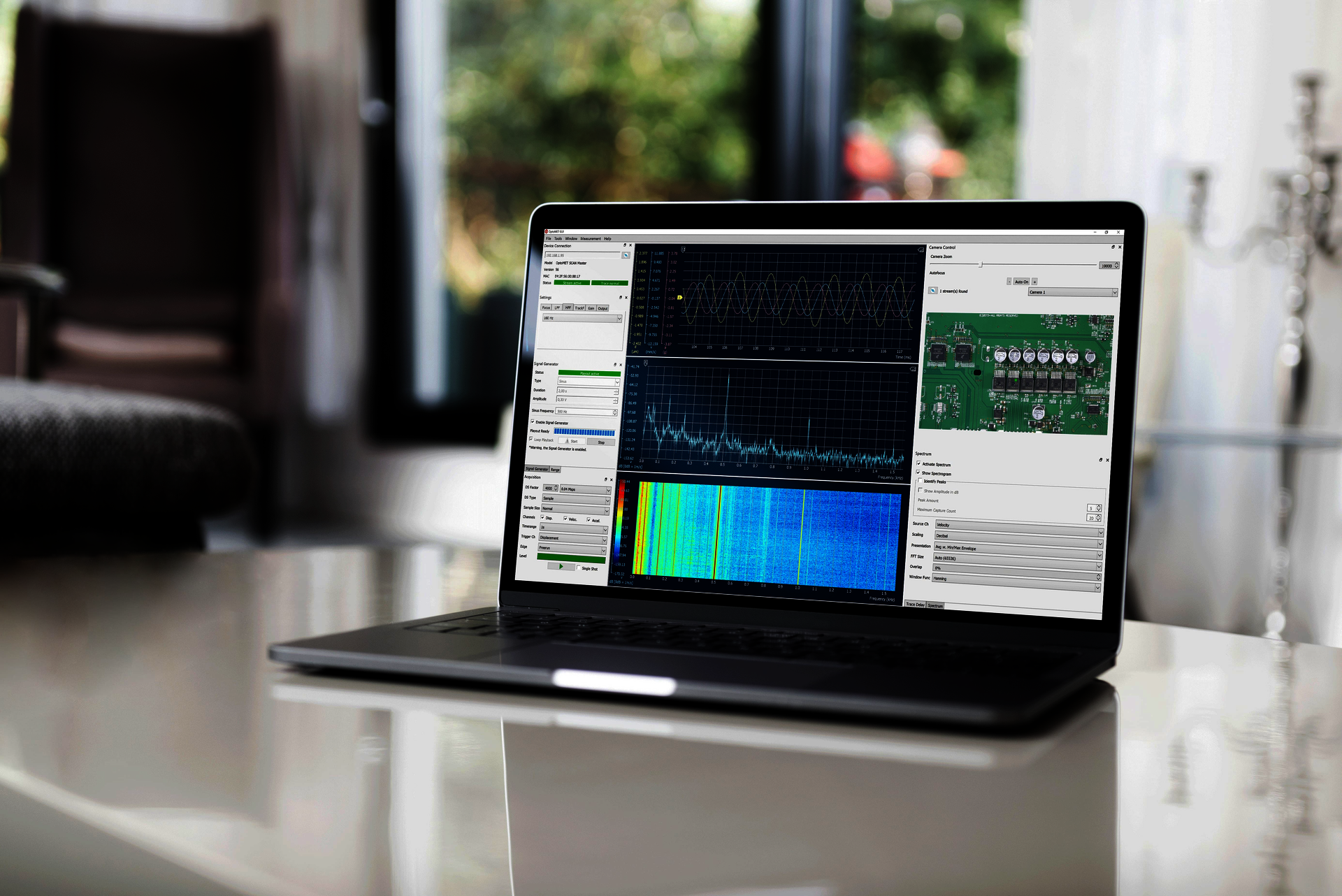

      ソフトウェア OptoGUI

      OptoGUIは、シングルポイントモードで作業する際のリモートコントロール、データ収集、データ解析のための広範で直感的なソフトウェアです。データ転送は、ロスのないデジタルギガビットイーサネット接続で実現します。

      利用可能なファイバーヘッド

      ファイバーシリーズに最適なファイバーヘッドを数種類ご用意しています。ワーキングディスタンス、測定面の反射率、集光点の大きさ、測定環境などに応じて最適な光学系をお選びください。 お客様の測定タスクに最適なファイバーヘッドの選定を喜んでお手伝いいたします。



      カメラ付き小型ファイバーヘッド

      - 寸法 (D x L): 11 x 52 mm

      - 固定距離4、7または14 mmが使用可能

      - オプションのレンズキット:手動で交換可能な3種類のレンズが付属。



      コンパクトファイバーヘッド

      - 寸法(長さ×幅×高さ):89×43.9×95 mm

      - 選択可能な固定作動距離:25、37、64、89、139、189 mm

      - 集光スポット径(typ:)

      - 25 µm at 25 mm
      - 29 µm at 37 mm
      - 43 µm at 64 mm
      - 89 mmで61 µm
      - 139 mmで90 µm
      - 189 mmで118 µm





      マニュアルフォーカスファイバーヘッド

      - 寸法(長さ×幅×高さ):157×43.9×95mm

      - ショートレンジバージョン

      ワーキングディスタンス: 15 mm ... 5 m
      -最小フォーカススポット径(typ:)27 µm at 15 mm

      - ミッドレンジバージョン

      作業距離: 270 mm ... 10 m
      -最小焦点スポットサイズ (typ.):67 µm at 270 mm





      仕様

      振動計の全特性 (ハードウェアとソフトウェアの全機能を含む) の詳細については、以下の振動計データシートをご覧ください。 サポート & データシート.

      カテゴリー 特性
      レーザー光源 SWIRレーザー
      レーザー波長 測定用レーザー:1550nm
      レーザクラス 計測用レーザ:出力510~530nm
      レーザークラス 測定用レーザー:出力:<10mW、クラス1
        ターゲットレーザー:出力<クラス2
      測定量 速度、変位、加速度
      周波数帯域 DC~25 MHz
      最大振動速度 25 m/s
      出力信号(デジタル)|GBit-Ethernet (RJ45) / WiFi
      出力信号(アナログ)|標準BNCブッフェ×3系統
      信号処理 デジタル(Optomet UltraDSP)
      ユーザーインターフェース出力 カラースクリーン3.5インチ+20セグメントLEDバーグラフ
      ユーザーインターフェース入力 タッチスクリーン、プッシュボタン付きノブ、キースイッチ(電源)
      寸法 長さ×幅×高さ(ハンドルとレンズを除く):寸法 380 x 180 x 148 mm
      重量 8 kg
      取付 標準三脚ネジ山
      電源 AC110-240V(50-60Hz)またはDC12V
      消費電力 27ワット
      動作温度範囲 0℃~40

      利用可能なデコーダー

      インターフェロメトリック測定信号の評価用に、様々な高性能リアルタイムデコーダが用意されています。Optomet UltraDSP テクノロジーを採用した Fiber シリーズでは、最大周波数 25 MHz、最大振動速度 25 m/s、変位分解能 100 fm 以下を実現できます。すべての振動計には速度デコーダが内蔵されており、オプションで変位デコーダと加速度デコーダも利用できます。デコーダごとに豊富な測定レンジを備えているため、常に最適な感度で測定できます。

      デコーダは簡単に後付けやアップグレードが可能です。基本システムからスタートし、必要に応じて測定器の機能を適合させます。このため、測定器を工場に返却する必要がなく、生産プロジェクトや研究プロジェクトに待ち時間をかけることもありません。下の表は、構成オプションの概要です。また、お客様の測定タスクに最適なデコーダの選択も喜んでお手伝いいたします。



      スタート

      デコーダー名

      測定レンジ数

      最大振動速度

      周波数

      コメント

      速度デコーダ D-VD-0N

      7

      2.5 m/s

      DC - 100 kHz

      必須

      変位デコーダ D-DD-0N

      19





      オプション

      加速度デコーダ D-AD-0N

      7





      オプション

      ベース

      デコーダ名

      測定レンジ数

      最大振動速度

      振動数

      コメント

      速度デコーダ D-VD-1N

      8

      5 m/s

      DC - 500 kHz

      必須

      変位デコーダ D-DD-1N

      19





      オプション

      加速度デコーダ D-AD-1N

      8





      オプション

      センス

      デコーダ名

      測定レンジ数

      最大振動速度

      振動数

      コメント

      速度デコーダ D-VD-2N

      11

      5 m/s

      DC - 1 MHz

      必須

      変位デコーダ D-DD-2N

      19





      オプション

      加速度デコーダ D-AD-2N

      11





      オプション

      センスリモート

      デコーダー名

      測定レンジ数

      最大振動速度

      振動数

      コメント

      速度デコーダ D-VD-2N-R

      11

      5 m/s

      DC - 25 kHz

      必須

      変位デコーダ D-DD-2N-R

      19





      オプション

      加速度デコーダ D-AD-2N-R

      11





      任意

      センススピード

      デコーダー名

      測定レンジ数

      最大振動速度

      周波数

      コメント

      速度デコーダ D-VD-2N-12

      12

      12 m/s

      DC - 1 MHz

      必要

      変位デコーダ D-DD-2N-12

      19

      オプション

      加速度デコーダ D-AD-2N-12

      12

      オプション

      速度

      デコーダ名

      測定レンジ数

      最大振動速度

      周波数

      コメント

      速度デコーダ D-VD-3N-12

      9

      12 m/s

      DC - 2,5 MHz

      必須

      変位デコーダ D-DD-3N-12

      19





      オプション

      加速度デコーダ D-AD-3N-12

      9





      オプション

      高速

      デコーダー名

      測定レンジ数

      最大振動速度

      振動数

      コメント

      速度デコーダ D-VD-3N

      11

      25 m/s

      DC - 2,5 MHz

      必須

      変位デコーダ D-DD-3N

      19





      オプション

      加速度デコーダ D-AD-3N

      11





      オプション

      超高速

      デコーダー名

      測定レンジ数

      最大振動速度

      振動数

      コメント

      速度デコーダ D-VD-3N-30

      12

      30 m/s

      DC - 2,5 MHz

      必須

      変位デコーダ D-DD-3N-30

      19





      オプション

      加速度デコーダ D-AD-3N-30

      12





      オプション

      高周波

      デコーダー名

      測定レンジ数

      最大振動速度

      周波数

      コメント

      速度デコーダ D-VD-4N

      9

      12 m/s

      DC - 10 MHz

      必須

      変位デコーダ D-DD-4N

      19





      オプション

      加速度デコーダ D-AD-4N

      11





      オプション

      マスター

      デコーダー名

      測定レンジ数

      最大振動速度

      振動数

      コメント

      速度デコーダ D-VD-5N

      14

      25 m/s

      DC- 10 MHz

      必要

      変位デコーダ D-DD-5N

      19





      オプション

      加速度デコーダ D-AD-5N

      14





      オプション

      マスター

      デコーダー名

      測定レンジ数

      最大振動速度

      振動数

      コメント

      速度デコーダ D-VD-5N-25

      14

      25 m/s

      DC- 25 MHz

      必要

      変位デコーダ D-DD-5N-25

      19





      オプション

      加速度デコーダ D-AD-5N-25

      14





      オプション

      マスター

      デコーダ名

      測定レンジ数

      最大振動速度

      振動数

      コメント

      速度デコーダ D-VD-5N-30

      15

      30 m/s

      DC- 25 MHz

      必要

      変位デコーダ D-DD-5N-30

      19





      オプション

      加速度デコーダ D-AD-5N-30

      15





      オプション

      アクセサリー

      レーザドップラ振動計ヘッド 位置決めステージ

      位置決めステージ

      ファイバー測定ヘッドの位置を正確に合わせます。

      レーザー振動計トランスポートケース

      シングルポイント振動計トランスポートケース

      振動計を安全に保管し、持ち運ぶための安定した防水ケース

      外形寸法 (長さ x 幅 x 高さ): 61.9 x 49.2 x 22.3 cm

      レーザドップラ振動計トランスポートバッグ

      トランスポートバッグ

      コンパクトで軽量なアウトドア計測用バッグ

      赤外線レーザー光検出カード

      赤外線検出カード

      目に見えない赤外線を可視光線に変換する。

      パワーバンク ポータブルレーザー振動計

      モバイルバッテリー

      ポータブル バッテリー充電器、外部バッテリー パワーバンク。屋外での測定時に振動計の電源として使用します。

      オートフォーカスファイバー雲台

      オートフォーカスファイバー雲台用トランスポートケース

      安定性と防水性に優れたトランスポートケース。

      トランスポートケース マニュアルフォーカスファイバー雲台

      マニュアルフォーカスファイバー雲台用トランポートケース

      安定性と防水性に優れたトランスポートケース。

      レーザドップラ振動計 三脚 フルード雲台付き

      フルード雲台付き三脚

      マンフロットの高品質三脚で、振動計のアライメントを正確に。
